制氮機的制氮方式一共有三種，分別為：分子篩制氮、深冷制氮和膜分離制氮。根據制氮需求不同選擇適合的制氮機可以滿足用戶需求，減少不必要投資。下面瑞氣為您介紹3種不同的制氮方式以及選型的注意事項。

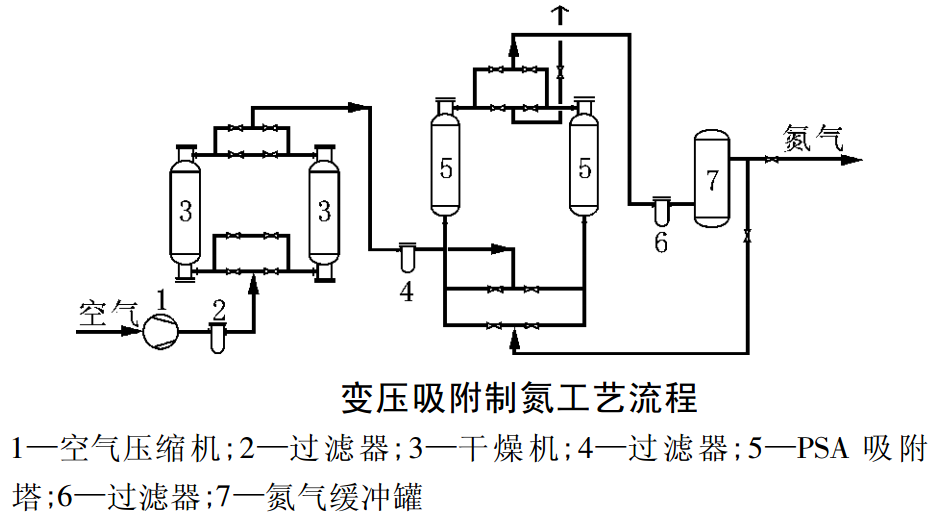

分子篩制氮
用碳分子篩（CMS）制氮主要是基于氧和氮在碳分子篩中的擴散速率不同，在0.7~1.0Mpa壓力下,即氧在碳分子篩表面的擴散速度大于氮的擴散速度，使碳分子篩優先吸附氧，而氮大部分富集于不吸附箱中。碳分子篩本身具有加壓時對氧的吸附容量增加，減壓時對氧的吸附量減少的特性。利用這種特性采用變壓吸附法進行氧、氮分離。從而得到99%~99.999%的氮?dú)?。變壓吸附制氮機采用雙吸附塔并聯交替進行吸附產氮。
深冷制氮
深度冷凍法分離的空氣經過壓縮、冷卻、凈化后，再利用熱交換把空氣液化成為液空。根據液氧和液氮的沸點不同，通過對液空的精餾，氧在精餾塔底部富集，形成富氧液空，在精餾塔頂部得獲得氮?dú)狻?/p>
膜分離制氮
由于空氣中的氮?dú)夂脱鯕庠谀ぶ械娜芙舛群蛿U(kuò)散系數不同，在膜兩側壓差的作用下，滲透率較快的水蒸氣、氧氣等一些氣體先透過膜，成為富氧氣體，而滲透率較慢的氮?dú)鈩t滯留富集，成為干燥的富氮?dú)怏w，從而達到氧氮分離的目的。
深冷分離制氮、PSA 變壓吸附制氮及膜分離制氮工藝性能比較
| 序號 | 項 目 | 深冷分離制氮 | PSA 變壓吸附制氮 | 膜分離制氮 |
|---|---|---|---|---|
| 1 | 空氣分離原理 | 相同壓力下，液氧沸點大于液氮沸點。 | 相同壓力下，氧氣比氮?dú)飧妆?吸附。 | 相同壓力下，氧氣滲透率高于氮?dú)狻?/td> |
| 2 | 制氮特點 | 低溫、連續、氮?dú)鈮毫Ψ€(wěn)定。 | 常溫、制氮過程的吸附-均壓-解吸- 吸附過程壓力波動。 | 常溫、壓縮空氣在膜組件中連續 通過，無需循環切換。氮?dú)鈮毫Ψ€(wěn)定。 |
| 3 | 操作壓力/MPa | 1.8 ~0.9 | 0.85 | 1.3 |
| 4 | 操作溫度/℃ | 160~ － 190 | ≤45 | 40~50 |
| 5 | 產品種類 | 氣氮、液氮 | 氣氮 | 氣氮 |
| 6 | 啟動時間 | >12 h | ~40 min | ~5 min |
| 7 | 氮?dú)饧兌龋?phi;/% | 99~99.99% | ≤99.999% | <99.9% |
| 8 | 氮提取率，φ/% | 純度 99.99% 氮?dú)?40% ，純度 99.9% 氮?dú)?45% ，純度 99% 氮?dú)?50% 。 | 純度99.99%氮?dú)?7% ，純度99.9%氮?dú)?2%，純度99% 氮?dú)?2.1% ，純度97% 氮?dú)?0% 。 | 純度99.9%氮?dú)?5%，純度99%氮?dú)?3%，純度97%氮?dú)?8%。 |
| 9 | 制氮能力 ( 最大) /m3·h － 1 | >10000( 根據需要) | 純度99. 99% 氮?dú)?~700，純度 99.9% 氮?dú)?~1 500，純度99%氮?dú)?~2500，純 度97%氮?dú)?~2 500。 | 純度 99.9% 氮 氣~300，純 度99% 氮?dú)?~ 600，純度97% 氮?dú)鈤800，純度95% 氮?dú)鈤1000。 |
| 10 | 主要設備 | 空氣壓縮機、預冷機組、分子篩吸附 器、電加熱器、透平膨脹機、主換熱 器、精餾塔、冷凝蒸發器。 | 空氣壓縮機、過濾器、干燥機、吸附 塔、氮?dú)饩彌_罐。 | 空氣壓縮機、過濾器、干燥機、電 加熱器、膜組件。 |
| 11 | 占地面積 | 大 | 小 | 小 |
| 12 | 相對投資 | 1.2~1.5 | 1 | >1.5 |
以上3種制氮工藝技術比較分析如下：
(1)PSA變壓吸附和膜分離制氮的工藝流程簡單，設備數量少，操作簡單，可隨時停機，并可長時間停機。深冷制氮不僅工藝流程復雜，設備數量多，且需在深冷低溫狀態下運行。在設備投入正常運行之前，有一個預冷啟動過程，啟動時間從膨脹機啟動至氮?dú)饧兌冗_(dá)到要求的時間一般不小于12h。在設備進入大修之前，必須有一段加溫解凍的時間，一般為24h。因此，深冷分離制氮不適宜啟、停頻繁的場合。膜分離制氮與PSA變壓吸附相比，不僅設備結構更簡單，而且無切換閥門，操作維護更為簡便，產氣所需時間也更短。
(2)深冷分離制氮可同時獲得氣氮和液氮，適宜需要液氮的工藝流程。液氮也可貯存于液氮儲槽作為備用，當出現氮?dú)庑枨蠖虝r(shí)驟增或制氮設備小修時，可將貯槽內的液氮汽化后送入氮?dú)夤芫W(wǎng)以滿足工藝裝置對氮?dú)獾倪B續性需求。PSA變壓吸附和膜分離制氮變壓吸附制氮只能生產氮?dú)猓瑹o(wú)備用手段，單套設備難以保證工藝裝置連續長周期運行。
(3)當?shù)獨饧兌润w積分?jǐn)?shù)≤97%時，PSA變壓吸附和膜分離制氮工藝的氮?dú)馓崛÷驶鞠喈?dāng);當?shù)獨饧兌润w積分?jǐn)?shù)>99%時，采用深冷分離制氮工藝氮提取率最高，PSA變壓吸附次之，膜分離制氮工藝氮提取率急劇降低。同時，制取相同壓力的氮?dú)?，深冷分離制氮空氣壓縮機出口空氣壓力與PSA變壓吸附制氮相當，而膜分離制氮壓力要求空氣壓力較高。3種制氮工藝主要能耗在空氣壓縮機，故當制取氮?dú)饧兌容^高時，膜分離制氮所需空氣壓縮機規模大，功率高，總能耗最高，PSA變壓吸附制氮次之，深冷分離制氮能耗相對較低。
(4)PSA變壓吸附制氮的氮?dú)夥蛛x吸附-解吸-吸附過程存在壓力波動，氮?dú)鈮毫Σ环€(wěn);而深冷分離和膜分離制氮的氮?dú)夥蛛x過程為連續進行，產品氮?dú)鈮毫^為穩定。因此PSA制氮必需在PSA吸附塔氮?dú)獬隹谠黾拥獨饩彌_罐，以緩沖氮?dú)?，調蓄氣體壓力，從而保證氮?dú)猱a(chǎn)品壓力的穩定性。
(5)深冷分離制氮設備多，流程長，占地大，投資較高。膜分離制氮與PSA變壓吸附制氮相比，所需空氣量大，壓比高，壓縮機規模大，對應的空氣凈化組件(過濾器、干燥機、除油器等)比PSA變壓吸附大，投資高，且制氮核心部件的膜組件的成本也高于PSA吸附塔。因此，PSA變壓吸附制氮投資最低。
瑞氣是一家專業分子篩制氮機廠家，在制氮機行業擁有40多年的經驗，是常溫空分領域的優質品牌和先驅企業，是購買投資低、占地面積小、使用方便的制氮機的首要選擇。
