分子篩制氮機

分子篩制氮機工作原理

分子篩制氮是以空氣為原料，以碳分子篩作為吸附劑，運用變壓吸附原理，利用碳分子篩對氧和氮的選擇性吸附而使氮和氧分離的方法，通稱PSA制氮。分子篩對空氣中的氧和氮的 分離作用主要是基于這兩種氣體在碳分子篩表面上的擴散速率不同。 直徑較小的氣體分子（O2）擴散速率較快，較多的進入分子篩微孔。 直徑較大的氣體分子（N2）擴散速率較慢，進入分子篩微孔較少，這樣在氣相中可以得到氮的富集成分。因此，利用分子篩對氧和氮在某一時間內吸附量的差別這一特性， 由全自動控制系統按特定可編程序 施以加壓吸附，常壓解析的循環過程，完成氮氧分離，獲得所需高純度的氮?dú)狻?/p>



分子篩制氮機具有工藝流程簡單、自動化程度高、產氣快(15～30分鐘)、能耗低，產品純度可在較大范圍內根據用戶需要進行調節，操作維護方便、運行成本較低、裝置適應性較強等特點。制氮機碳分子篩使用壽命每年以5%的產能遞減（因?yàn)樘挤肿雍Y老化），一般運行期間不需要更換，但是達到一定年限（一般壽命在10以上）或設備出現故障時（如分子篩被污染、壓緊裝置故障等）需要更換。

分子篩制氮機運行條件

1、空氣壓縮純化過程純原料空氣進入分子篩吸附塔，是非常必要的，因?yàn)轭w粒及有機氣體進入吸附塔會堵塞碳分子篩的微孔，并逐漸使碳分子篩的分離性能降低。純化原料空氣的方法有：①使空壓機的進氣口遠離有、油霧、有機氣體的場所；②通過冷干機、吸附劑凈化系統等，最后經處理后的原料空氣進入碳分子篩吸附塔。
2、產品氮?dú)獾臐舛群彤a(chǎn)氣量
分子篩制取氮?dú)?，其N2濃度和產氣量可根據用戶的需要進行任意調節，在產氣時間及操作壓力確定時，調低產氣量，N2濃度將提高，反之，N2濃度則下降。用戶可根據實際需要調節。
3、均壓時間

分子篩制氮過程，當一個吸附塔吸附結束時，可將此吸附塔內的有壓氣體從上下兩個方向注入另一個已再生好的吸附塔中，并使兩塔氣體壓力相同，此過程稱為吸附塔的均壓，選擇適當?shù)木鶋簳r(shí)間，即可回收能量，也可以減緩吸附塔內的分子篩受到?jīng)_擊，從而達到延長碳分子篩的使用壽命。參考閥門的切換速度一般選擇均壓時間為1-3秒。

4、產氣時間

根據分子篩對氧和氮的吸擴散速率不同，其吸附O2在短時間內就達到平衡，此時，N2的吸附量很少，較短的產氣時間，可有效的提高碳分子篩的產氣率，但同時也增加了閥門的動作頻率，因此閥門的性能也很重要。一般選擇吸附時間為30-120秒。小型高純制氮機推薦使用短的產氣時間，大型低濃度推薦使用長的產氣時間。

5、操作壓力

分子篩在動力學效應的同時，又具有平衡吸附效應，吸附質分壓高，吸附容量也高，因此加壓器吸附是有利的，但吸附壓力太高，對空壓機的造型要求也增高，另外常壓再生與真空再生兩個流程對吸附壓力要求也不同，綜合各項因素，建議常壓再生流程的吸附壓力選為5-8kg/cm2為宜；真空再生流程的吸附壓力選擇為3-5Kg/cm2為宜。

6、使用溫度

作為吸附劑選擇較低的吸附溫度有利于碳分子篩性能的發揮，制氮機工藝在有條件的情況下，采取降低吸附溫度是有利的。



分子篩制氮機的產品特點

1、運行成本低

原料空氣取自自然，只需提供壓縮空氣和電源即可制氮?dú)?。設備能耗低，運行成本費用少。

2、整機運行可靠

氮?dú)饧兌日{(diào)整方便，氮?dú)饧兌戎皇艿獨馀艢饬康挠绊懀胀ㄖ频兌仍?5%~99.99%之間任意調節；高純度氮?dú)庠谄盏频獧C(jī)主體后面加一臺氮?dú)饧兓b置99.99%~99.9995%之間調節。

3、連續生產穩定

設備自動化程度高，產氣快，可無人值守。啟動、關機只需按一下按鈕，開機10~15分鐘內即可產氮?dú)狻?nbsp;

4、先進的控制系統

5、氮?dú)馄焚|(zhì)穩定

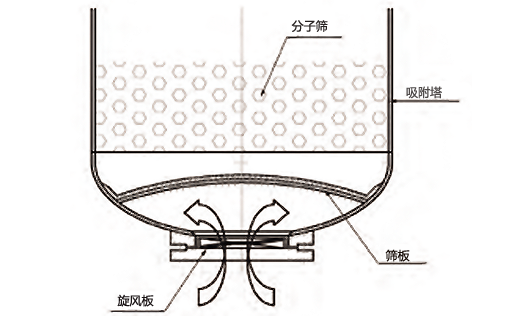

特殊氣缸壓緊裝置，避免高壓氣流沖擊導致分子篩粉化現象。氮?dú)饬髁亢蛪毫烧{(diào)節的吸附工藝，配備自動聯鎖防空裝置，確保氮?dú)饬考兌?、壓力長期穩定。

6、設備占地面積小

設備工藝流程簡單，設備結構外形小，占地面積少，設備裝置適應性強。



分子篩制氮機技術指標

氮?dú)饬髁浚?/strong>5~12000 m3/h（20℃，101.325kPa）

氮?dú)饧兌龋?/strong> ≥97~99.9995%（可定制）

常壓露點： ≤-45℃（可定制）

氮?dú)鈮毫Γ?/strong>0.05~0.8Mpa（可定制）



分子篩制氮機型號

瑞氣BGPN系列分子篩制氮機根據氮?dú)饧兌确譃槭N型號，即：BGPN97、BGPN98、BGPN99、BGPN295、BGPN39、BGPN395、BGPN49、BGPN495、BGPN59、BGPN595。
您可根據氮?dú)饧兌?，流量等氣體工藝要求進行選擇。

以上內容來源于瑞氣官網，如有轉載請注明出處。
